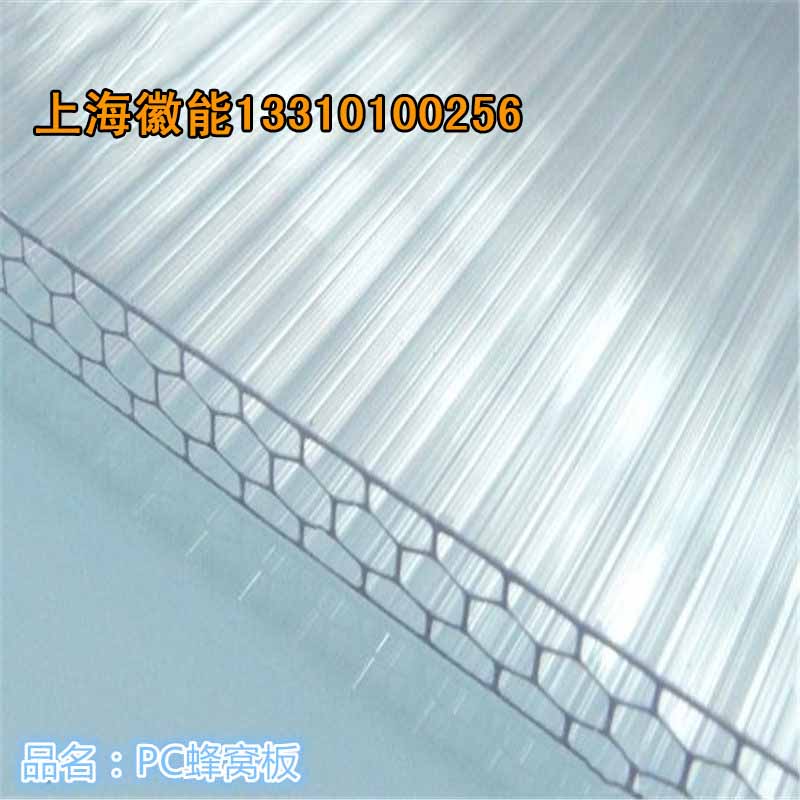

蜂窩陽光板

當前位置：PC陽光板廠家>>產品中心>>PC陽光板

發布者：PC陽光板廠家 2019-06-18 08:12:50 瀏覽次數：344

一

、蜂窩板施工
1、工藝流程測量放線→基層清理→彈龍骨安裝線→（基層及龍骨）打（鉆）孔→安裝膨脹螺栓→固定基層龍骨→鉆螺釘孔→安裝止滑扣→安裝蜂窩板→打膠→加蓋封條→驗收
2、施工要點
（1）測量放線：根據設計要求用全站儀在墻面測量定位控制點，保證安裝所需要的橫向和豎向安裝控制線

，要求測量精度在誤差允許的范圍內。
（2）基層清理：施工前

，將墻面水泥砂漿及防水材料浮漿清理干凈

，保證墻面龍骨安裝平整。
（3）彈龍骨安裝線：根據測量控制點彈出龍骨安裝位置線

，要求橫平豎直

。
（4）（基層及龍骨）打（鉆）孔：根據設計和板材固定要求，采用沖擊鉆在墻面上打孔安裝膨脹螺栓固定龍骨

，要求孔位必須在允許誤差范圍內。龍骨安裝前

，在龍骨上采用臺鉆鉆安裝固定孔

，孔位與連接螺栓大小規格一致。
（5）安裝膨脹螺栓：在已鉆好的墻面上安裝M12膨脹螺栓

。
（6）固定基層龍骨：采用鍍鋅角碼將龍骨與墻面用M12膨脹螺栓進行固定

。橫向龍骨與豎向龍骨采用鍍鋅角碼進行連接固定，連接件采用M12連接螺栓

。要求龍骨安裝位置必須準確

，尺寸偏差必須符合蜂窩板的安裝要求，龍骨之間中心線間距必須為對應的所要安裝的板面模數尺寸

，在同一立面內龍骨的安裝誤差必須控制在±3mm

。
（7）鉆螺釘孔：在已安裝好的龍骨上劃出中心線，并在龍骨的中心線上按安裝間距鉆螺釘孔

。
（8）安裝止滑扣：在水平龍骨上安裝兩止滑扣（必須確保兩止滑扣的工作面在同一水平面）

。
（9）安裝蜂窩板：撕下背板的保護膜，將隔離墊片貼在龍骨上

，將蜂窩板貼向龍骨

，其自重由止滑扣承擔，在對應的螺釘孔裝上安裝扣與螺釘

，調整板的位置

，緊固安裝扣。繼續按以上方法安裝下面另一片板

，安裝以上方法安裝蜂窩板

，確保所有板在同一平面

。（注意：無論板水平安裝還是垂直安裝，所有板面尺寸誤差必須在對應的板縫中消化吸收

，不得有誤差累積現象）（10）打膠：在某個立面安裝完后

，將板面四周的保護膜撕開，在板的四周貼上單面膠帶紙

，將填充棒塞入板縫內并均勻地打上耐候密封膠

，將膠帶紙和保護膜一起撕下。
（11）加蓋封條：在已經打好密封膠的立面上蓋上封蓋條

。在蓋封蓋條時

，必須考慮其熱脹冷縮，在接縫處必須留有足夠的間隙δ

。長度方向在接縫處留有間隙1mm/LM

。在寬度方向建議與板的實際寬度一致。
（12）施工完成

，進行驗收

。 3、質量要求板材的規格

、品種

、顏色、穿孔率必須滿足設計要求

，板材表面平整

、潔凈、色澤一致

，無劃痕

；接縫填嵌連續、密實

，寬度和深度符合設計要求

；墻面安裝位置與大理石墻裙表面位置一致。
4

、成品保護
（1）架子拆除前必須清理干凈板材表面的保護膜及表面污物

。

（2）搬、拆架子時不要碰撞墻面

。

（3）墻面完工后應注意和機電及相關部門交叉施工的成品保護

。

二、吊*蜂窩板安裝
1

、材料要求材料的選用必須符合設計要求

，并有相應的合格證和檢驗報告，材料進廠使用前通過監理工程師的驗收后方可使用

。
2

、工藝流程測量拉線→安裝吊桿→安裝L30*2鍍鋅基角鋼龍骨→安裝蜂窩板專用連接配件→安裝蜂窩板→飾面清理→分項檢驗并驗收
3

、施工要點
（1）測量拉線：根據圖紙要求，使用測量?jī)x器在鋼屋架的主龍骨上測出精確數據后拉線施工

。首先拉線找出施工段的中心點（測量?jī)x器復測）

，以施工段中心點為中心確定龍骨分檔位置線，根據分檔位置線確定吊桿安裝位置

。
（2）固定吊桿：按標出的吊桿位置

，在鋼屋架龍骨上安裝預先加工好的螺紋全絲吊桿,吊桿間距控制≤1200mm，如采用焊接固定后涂刷防銹漆

。
（3）安裝L30*2鍍鋅基角鋼龍骨：根據設計提供的裝飾裝修專業施工圖

，蜂窩板尺寸為1200*2500mm，為保證蜂窩板的安裝

，鍍鋅基角鋼龍骨須與蜂窩板板面長度方向垂直安裝

，與板面寬度方向一致，龍骨間距不大于1200

；離板端頭的距離不大于300

。
（4）安裝蜂窩板專用連接配件及面板：L型龍骨安裝好后安裝蜂窩面板。面板與L型鍍鋅基龍骨連接采用專用Z形鋁合金掛勾碼

，用M5螺栓固定

。蜂窩板塊板與板之間采用專用連接件連接，為防止板塊沿板內型材滑動

，連接件左右安裝專用防滑塊固定牢固，連接件沿長度方向與掛勾的數量及位置對應

。蜂窩板與鋁合金垂片之間采用25*25*100特制鋁合金型材收口

。安裝前*棚內的機電及照明管線布置完畢，安裝時從吊*中心線向上

、下游兩邊依次安裝

，安裝時與機電及照明專業積極配合，做好燈具

、通風口等的留孔收邊工作

。竣工驗收前揭去保護膜

，對施工污染部位用布將板面擦拭干凈,并不留有污物及手印

。
（5）質量要求龍骨和罩面板的材質、品種

、規格必須符合設計要求

；罩面板表面平整、潔凈

、顏色一致

；罩面板接縫形式符合設計要求

，拉縫和壓條寬窄一致，平直

、整齊

、接縫嚴密。
